Cydrannau
Mae prif gydrannau'r ffwrnais arc trydan yn cynnwys y corff ffwrnais, system gyfredol fawr, mecanwaith codi electrod, codi caead ffwrnais a mecanwaith cylchdroi, mecanwaith ffwrnais gogwyddo, system oeri dŵr, system hydrolig, system foltedd uchel, trawsnewidydd ffwrnais, foltedd isel system a system rheoli awtomatig.
Nodweddion
Codir y ffwrnais arc trydan o'r brig ar ôl agor ei orchudd ffwrnais trwy gylchdroi.
- Gellir ei rannu'n ffwrneisi arc trydan DC a ffwrneisi arc trydan AC yn ôl natur y cyflenwad pŵer a ddefnyddir. Yn gyffredinol, mae ffwrneisi arc DC yn cynnig sefydlogrwydd ac effeithlonrwydd uchel. Mae gan y ffwrnais arc trydan AC gost is, strwythur syml ac fe'i defnyddir yn ehangach.
- Gellir ei rannu'n ffwrneisi arc trydan pŵer cyffredinol, pŵer uchel a phwer uwch-uchel yn ôl pŵer allbwn gwahanol y trawsnewidydd.
- Gellir ei rannu'n leinin alcalïaidd EAF a leinin asidig EAF yn ôl priodweddau'r deunydd leinin.
- Gellir ei rannu'n ffwrneisi sy'n codi tâl uchaf a ffwrneisi bwydo ochr barhaus llorweddol yn ôl gwahanol ddulliau codi tâl. Mae'r ffwrnais codi tâl uchaf yn fath o ychwanegu dur sgrap yn uniongyrchol ar ôl cylchdroi gorchudd y ffwrnais; mae'r bwydo ochr parhaus llorweddol yn addas ar gyfer EAF ar raddfa fawr a bwydo a thoddi parhaus. Gall leihau'r cylch mwyndoddi yn effeithiol, lleihau'r defnydd o bŵer a chynyddu allbwn.
- Gellir ei rannu'n dapio gwaelod ecsentrig (EBT) a thapio pig yn ôl gwahanol ffurfiau tapio.
Manteision
- Gellir toddi'r tâl yn gyflym mewn amser byr gyda thymheredd uchel yr arc, a thrwy hynny gellir byrhau'r cylch toddi a gellir gwella effeithlonrwydd cynhyrchu.
- Gellir rheoli ac addasu'r tymheredd yn hawdd, a all fodloni gofynion mwyndoddi gwahanol raddau dur.
- Gellir rheoli'r awyrgylch y tu mewn i'r ffwrnais. Gall greu atmosfferau ocsideiddio a lleihau. Felly, mae ganddo allu dadocsidiad cryf a gall gael gwared â ffosfforws a sylffwr niweidiol.
- Deunyddiau crai hyblyg. P'un a yw'n haearn crai, dur sgrap neu ddeunyddiau aloi eraill, gellir addasu paramedrau proses i addasu i wahanol anghenion mwyndoddi.
- Galwedigaeth gofod economaidd.
Y Prif Baramedrau Technegol
|
Cynhwysedd/Math |
Diamedr Mewnol Ffwrnais |
Gallu |
Trawsnewidydd |
Adweithydd |
Diamedr yr electrod |
Electrod |
|
|
Gallu |
Uwchradd |
||||||
|
EAF-0.5 |
1700 |
0.5/1 |
0.63 |
200~98 |
120 |
620 |
150 |
|
EAF-3 |
2700 |
3/5 |
2.2 |
210~104 |
260 |
750 |
250 |
|
EAF-5 |
3200 |
5/8 |
3.2 |
221~110 |
320 |
850 |
300 |
|
EAF-10 |
3500 |
10/15 |
63 |
260~139 |
360 |
1000 |
350 |
|
EAF-15 |
3800 |
15/20 |
8 |
260~139 |
360 |
1000 |
350 |
|
EAF-20 |
4000/4200 |
20/25 |
12.5 |
340~308~195 |
1050 |
400 |
|
|
EAF-30 |
4600 |
30/45 |
25 |
570~430~350 |
4000 |
1100 |
450 |
|
EAF-40 |
4800 |
40/60 |
32 |
650~500~350 |
6800 |
1100 |
450 |
|
EAF-60 |
5200 |
60/75 |
35 |
670~520~370 |
7800 |
1150 |
500 |
|
EAF-75 |
5600 |
75/95 |
50 |
800~650~400 |
9800 |
1250 |
550 |
|
EAF-100 |
6200 |
100/120 |
50 |
800~650~400 |
9800 |
1250 |
500 |
|
63 |
920~720~480 |
13000 |
1350 |
600 |
|||
|
EAF-120 |
6400 |
120/140 |
63 |
920~720~480 |
13000 |
1350 |
600 |
|
80 |
1100~800~520 |
16000 |
1350 |
600 |
|||
Sylw: Gellir addasu'r paramedrau hyn yn unol â gofynion y broses wahanol.

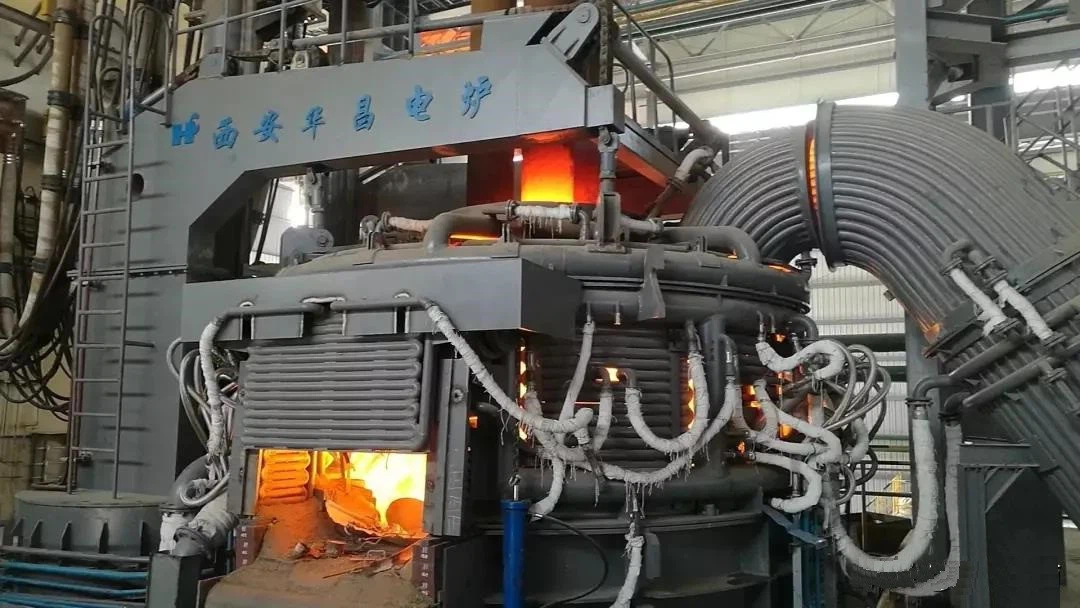

Ffwrnais Arc Trydan gyda Thapio Gwaelod Ecsentrig-30T
Ffwrnais Arc Trydan 15t Spout
